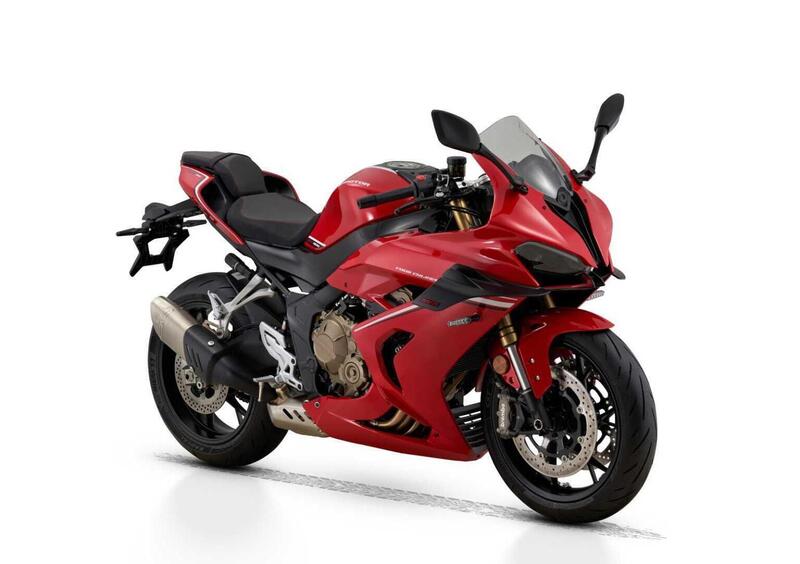

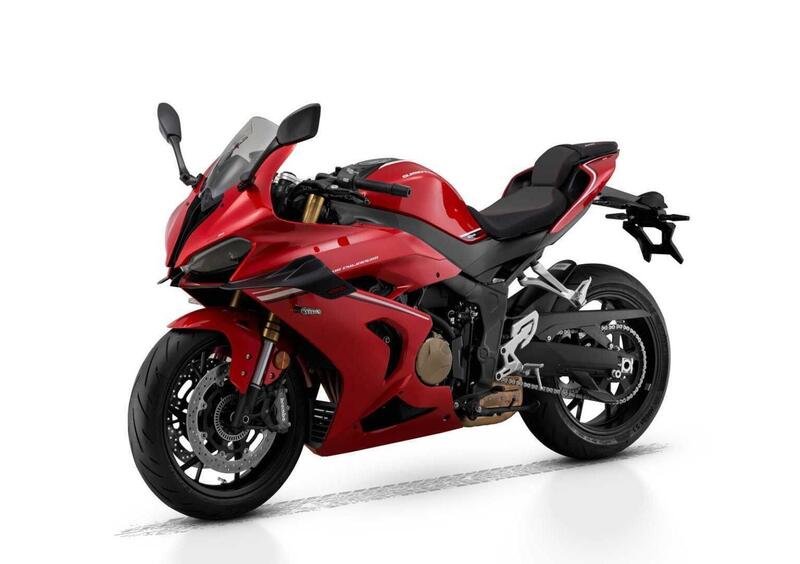

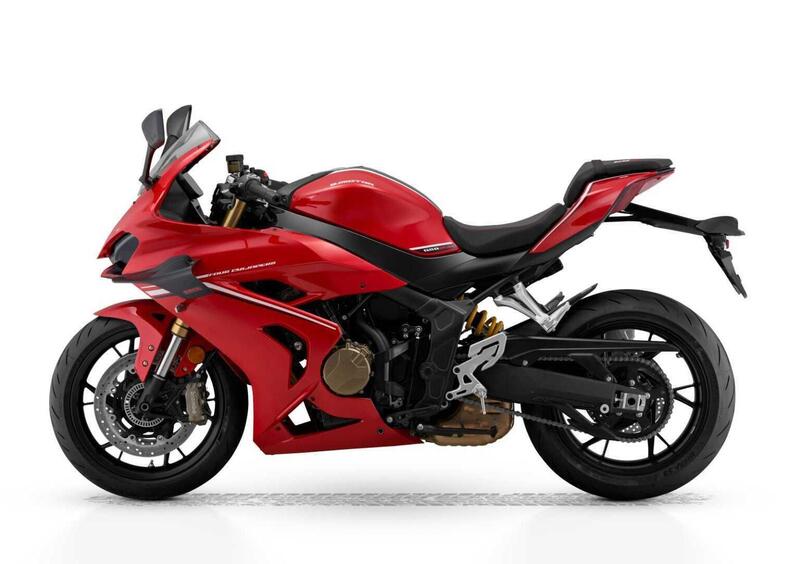

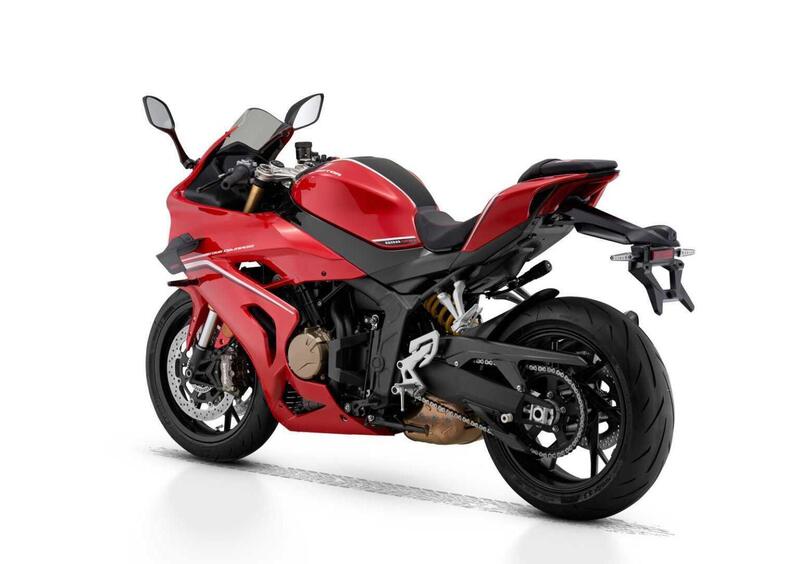

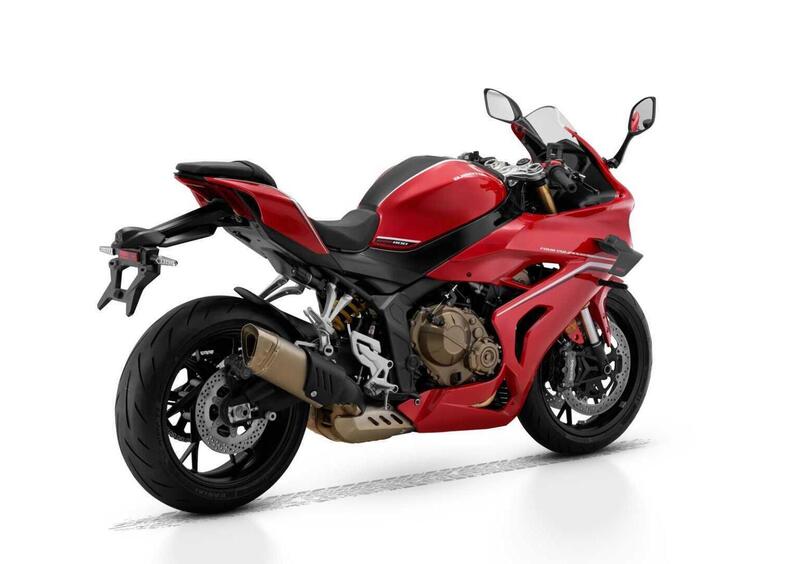

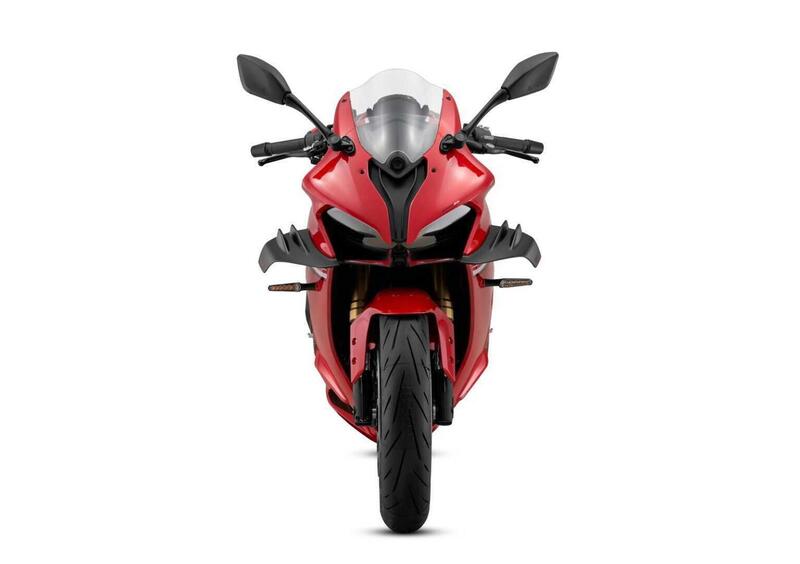

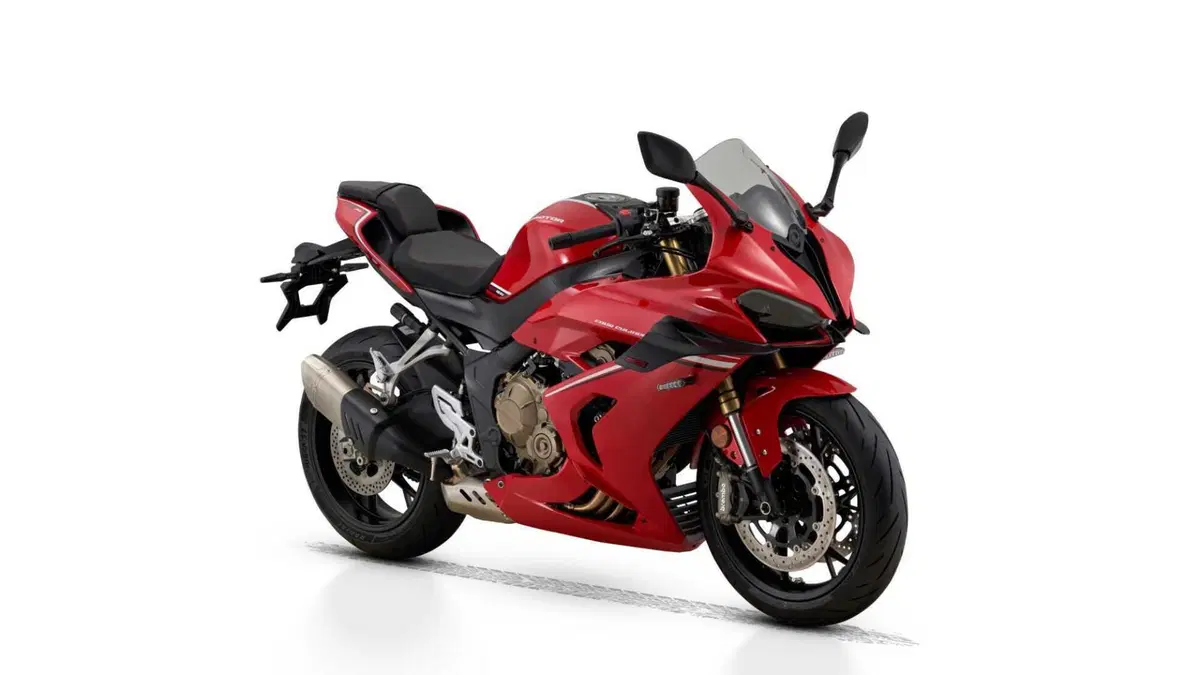

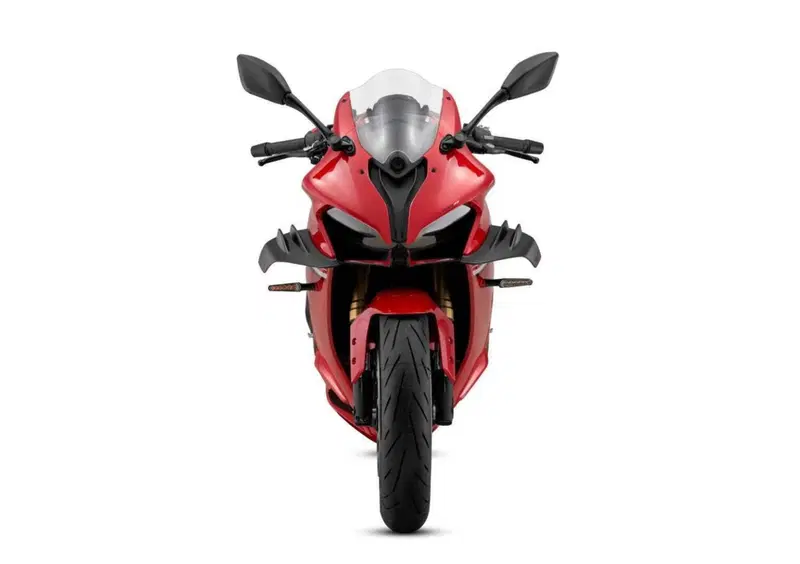

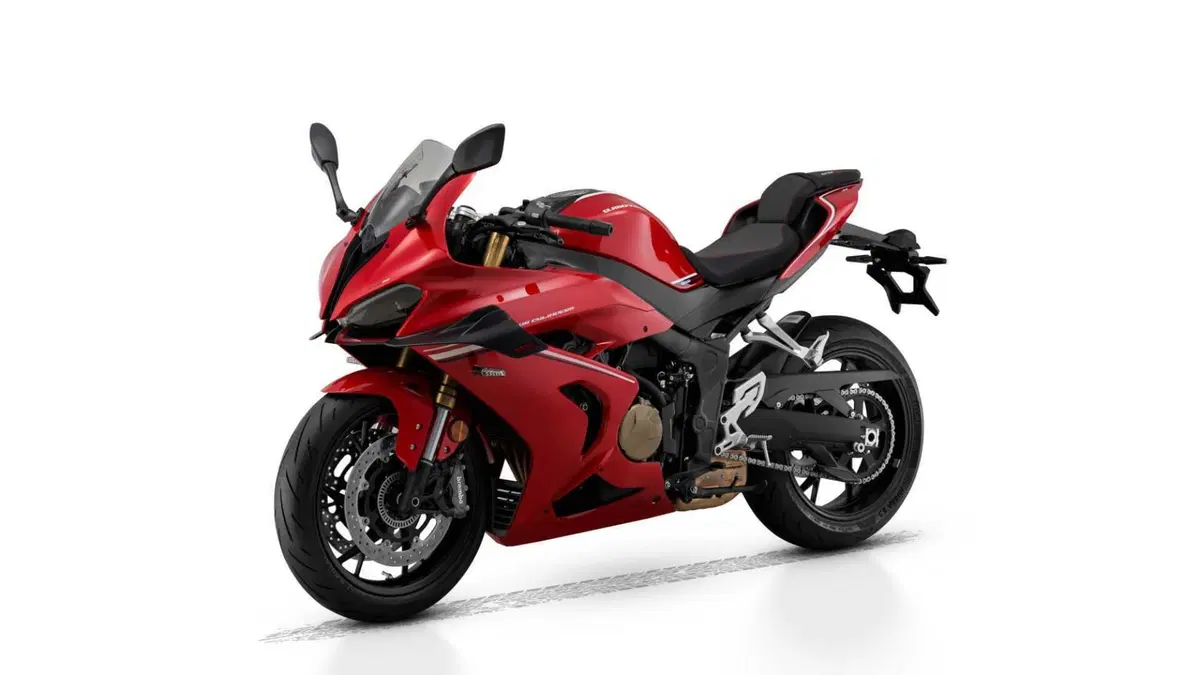

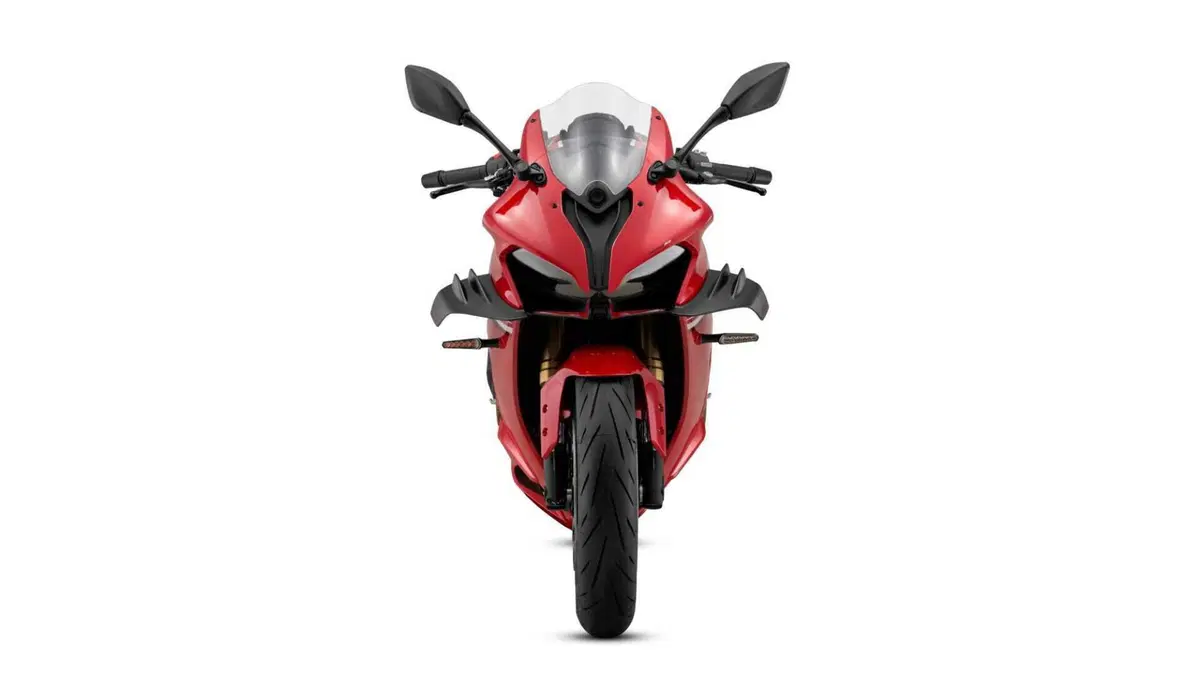

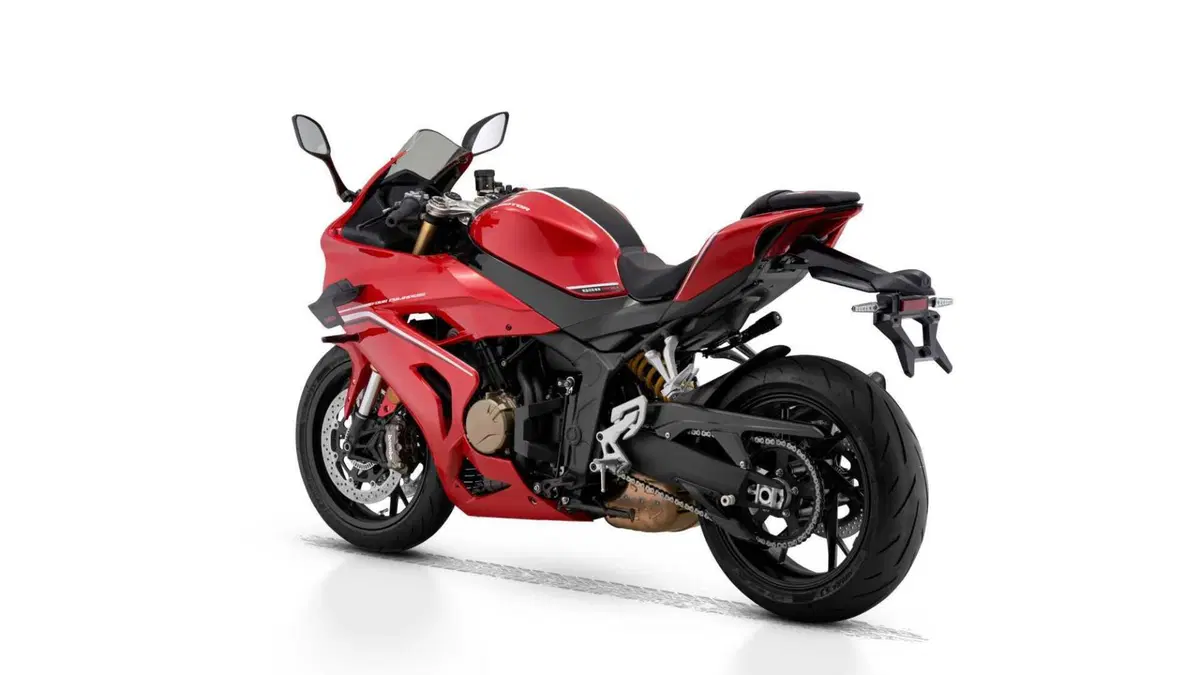

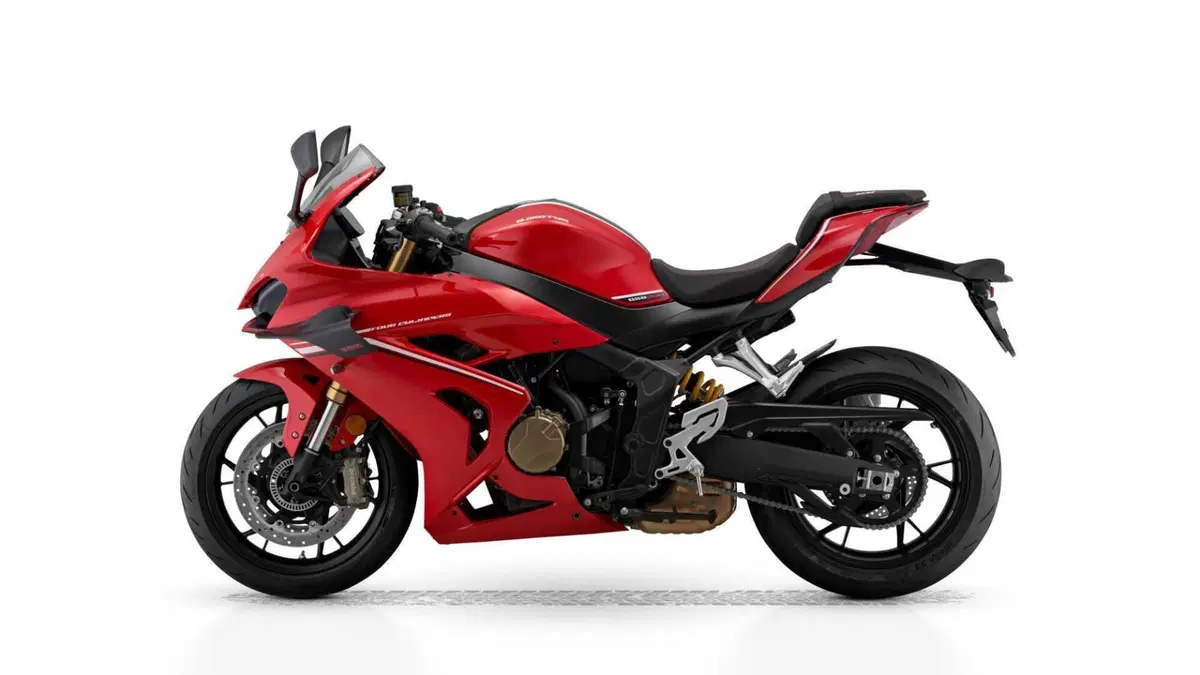

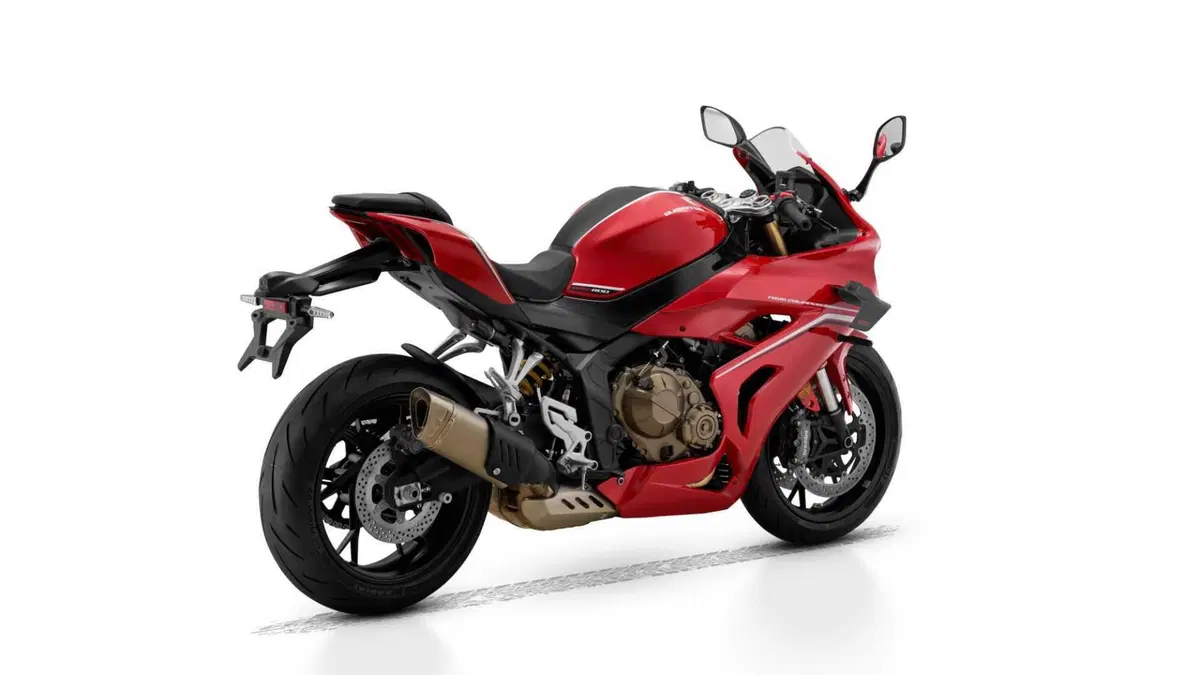

Marca | QJ Motor |
---|---|
Modello | SRK 800 RR |
Allestimento | SRK 800 RR (2024) |
Categoria | Super Sportive |
Prezzo | 8.800 € |
Inizio produzione | 2024 |
Fine produzione | n.d. |
Garanzia | n.d. |
Optional | n.d. |
Lunghezza | 2.130 mm |
---|---|
Larghezza | 750 mm |
Altezza | 1.150 mm |
Altezza minima da terra | 130 mm |
Altezza sella da terra MIN | 810 mm |
Altezza sella da terra MAX | n.d. |
Interasse | 1.450 mm |
Peso a secco | n.d. |
Peso in ordine di marcia | n.d. |
Cilindrata | 778 cc |
---|---|
Tipo motore | termico |
Tempi | 4 |
Cilindri | 4 |
Configurazione cilindri | n.d. |
Disposizione cilindri | n.d. |
Inclinazione cilindri | n.d. |
Inclinazione cilindri a V | n.d. |
Raffreddamento | a liquido |
Avviamento | elettrico |
Alimentazione | iniezione |
Alesaggio | 67 mm |
Corsa | 55,2 mm |
Frizione | multidisco |
Numero valvole | 4 |
Distribuzione | bialbero |
Ride by Wire | Sì |
Controllo trazione | Sì |
Mappe motore | n.d. |
Potenza | 102 CV - 75 kW - 10.000 rpm |
Coppia | 78 Nm - 8.500 rpm |
Emissioni | Euro 5 |
Depotenziata | n.d. |
Tipologia cambio | meccanico |
Numero marce | 6 |
Presenza retromarcia | n.d. |
Consumo medio VMTC | n.d. |
Capacità serbatoio carburante | 16 lt |
Capacità riserva carburante | n.d. |
Trasmissione finale | catena |
Telaio | n.d. |
---|---|
Sospensione anteriore | Forcella a steli rovesciati |
Escursione anteriore | n.d. |
Sospensione posteriore | Forcellone oscillante con monoammortizzatore |
Escursione posteriore | n.d. |
Tipo freno anteriore | doppio disco |
Misura freno anteriore | 320 mm |
Tipo freno posteriore | disco |
Misura freno posteriore | 260 mm |
ABS | Sì |
Tipo ruote | integrali |
Misura cerchio anteriore | 17 pollici |
Pneumatico anteriore | 120 / 70-17 |
Misura cerchio posteriore | 17 pollici |
Pneumatico posteriore | 180 / 55-17 |
Batteria | n.d. |
---|---|
Capacità | n.d. |
Autonomia e durata | n.d. |
Batteria secondaria | n.d. |
