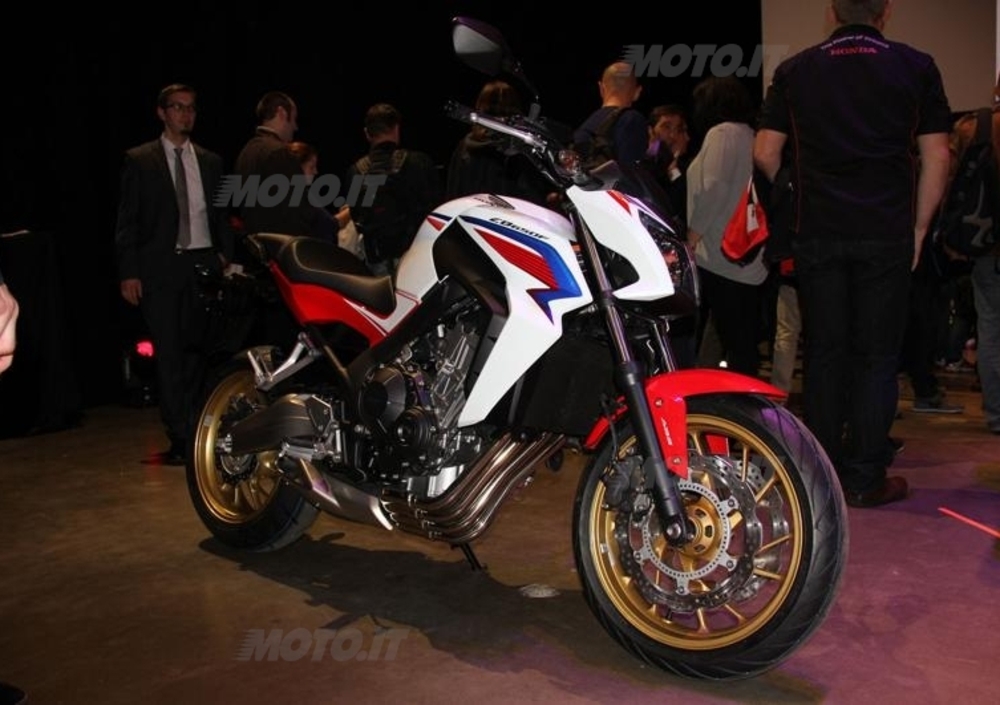

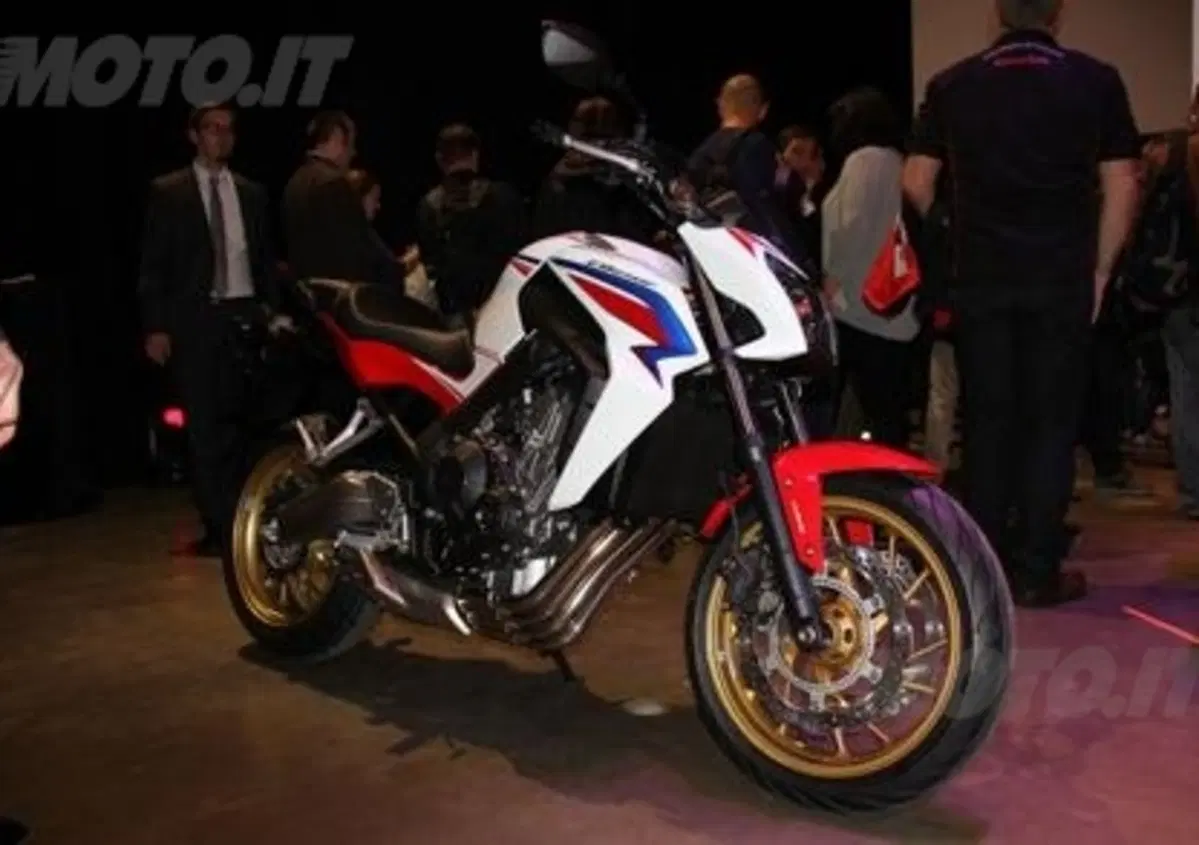

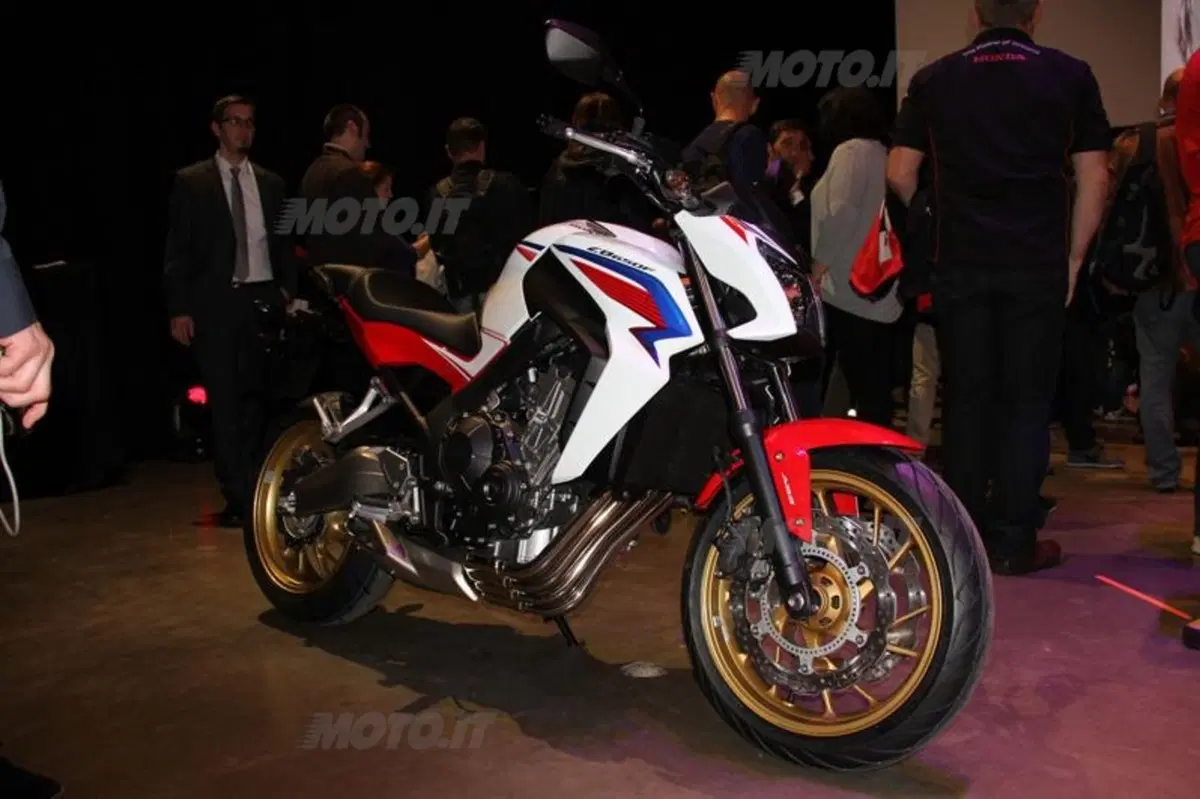

EICMA 2013. Honda CB650F

EICMA 2013. Honda CB650F
Honda presenta una nuova naked di media cilindrata con un nuovo motore a 4 cilindri in linea. Nuovo il telaio a doppio trave in acciaio a sezione ellittica e il forcellone in alluminio. Di serie l’ABS e tutta nuova la strumentazione digitale
4 novembre 2013


La nuova CB650F volta pagina rispetto alla ormai conosciuta Hornet, della quale non rappresenta l’erede, essendo un progetto pensato per aprire un nuovo capitolo nella storia delle medie a 4 cilindri Honda. Completamente nuova, la CB650F è stata progettata da un team di giovani e appassionatissimi ingegneri che hanno sviluppato un concetto di performance totalmente diverso.


Teishiro Goto, Large Project Leader CB650F


«La CB650F offre il massimo del divertimento sulle strade più tortuose ma anche eccellenti prestazioni nelle strade trafficate della città. La linea sportiva non trascura l'eleganza e offre un look assolutamente piacevole. Un numero sempre maggiore di motociclisti, dai neofiti agli esperti, è attratto da questo feeling estetico e di guida esclusivo, ed è per me un vero piacere introdurli alla nuova famiglia delle CB Honda».

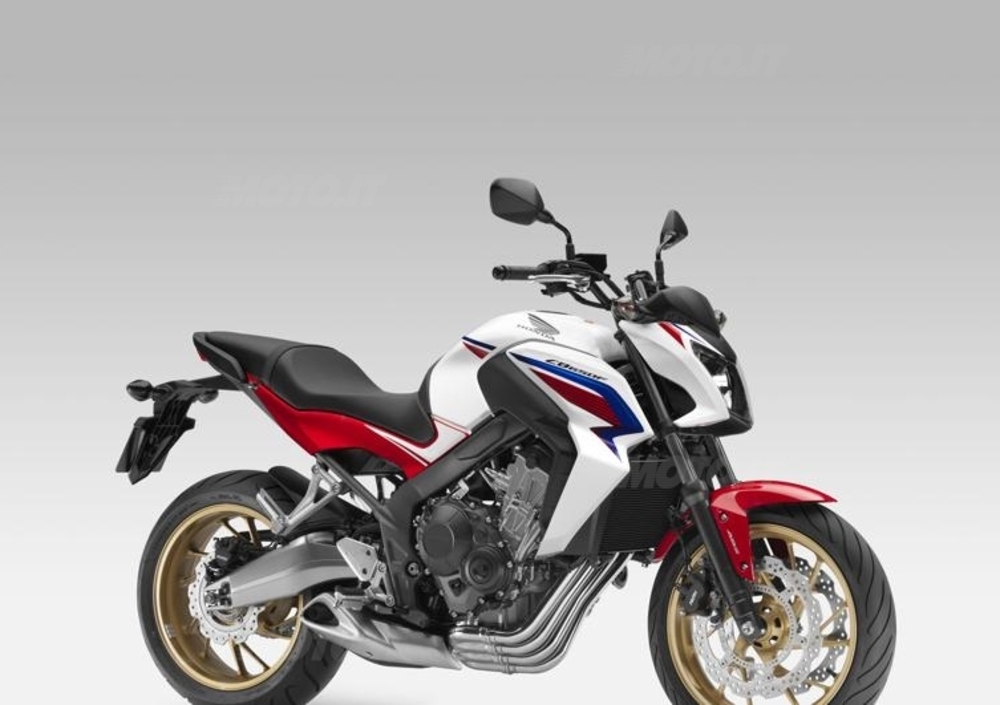

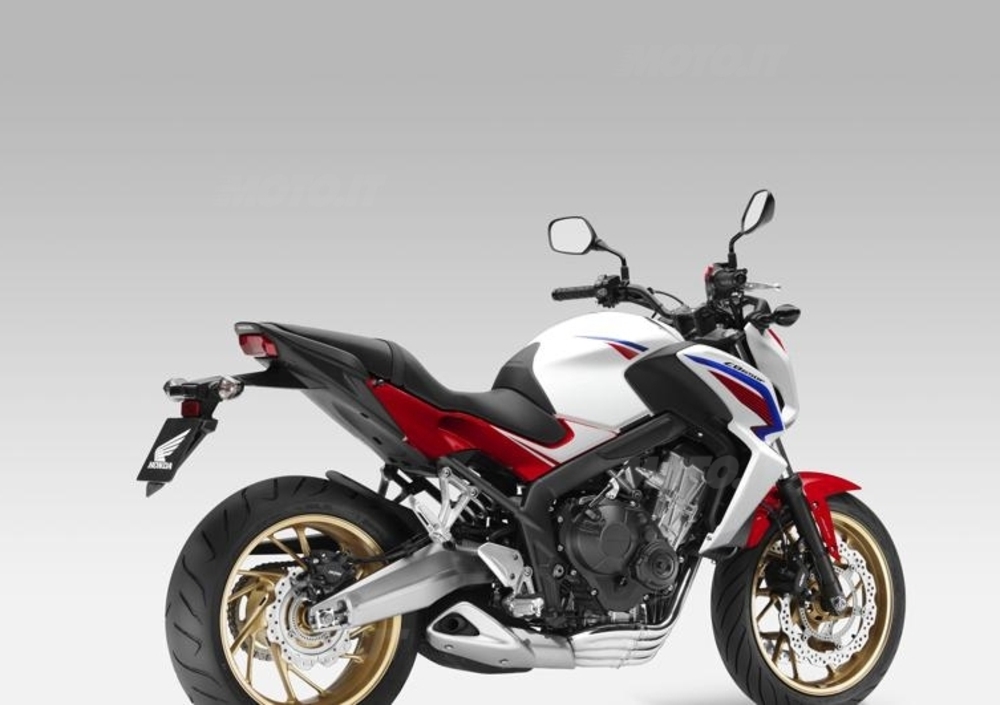

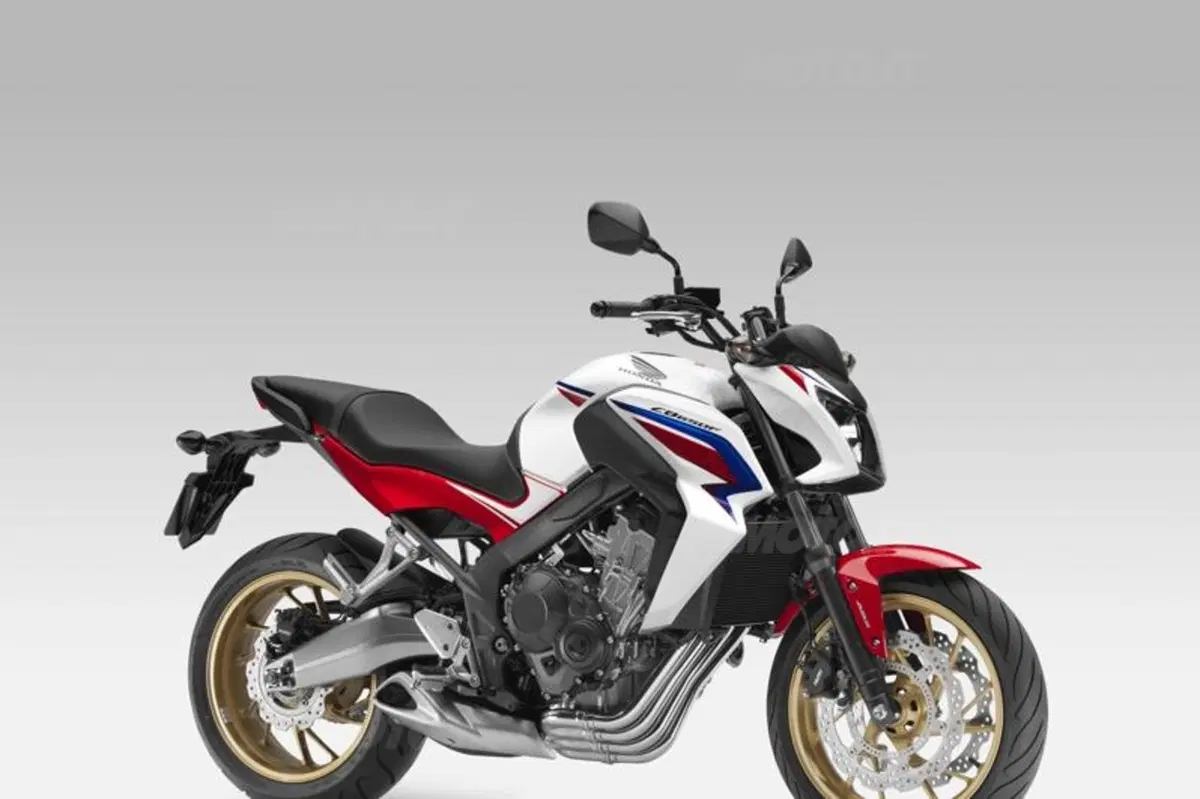

La nuova Honda CB650F


Il motore bialbero 16 valvole a quattro cilindri in linea da 649 cc della CB650F è completamente nuovo e studiato per offrire la massima spinta ai regimi medio-bassi, proprio nel range dove solitamente i motori di questa architettura e cilindrata sono meno vigorosi. L’obiettivo di offrire una moto dinamica e frizzante ai motociclisti più giovani è stato perseguito fin dalla formazione del team di sviluppo. Mai prima d’ora infatti erano stati riuniti tanti designer e ingegneri ventenni per il progetto di una nuova moto. La CB650F doveva risultare molto grintosa, senza dimenticare che i consumi erano un fattore da tenere in grande considerazione. Il motore poi doveva avere un ruolo fondamentale anche dal punto di vista estetico. Ecco perché il nuovo 4 cilindri in linea da 650cc è stato letteralmente disegnato per offrire un effetto estetico d’impatto. Niente tubazioni a vista, nessun adattamento o compromesso.

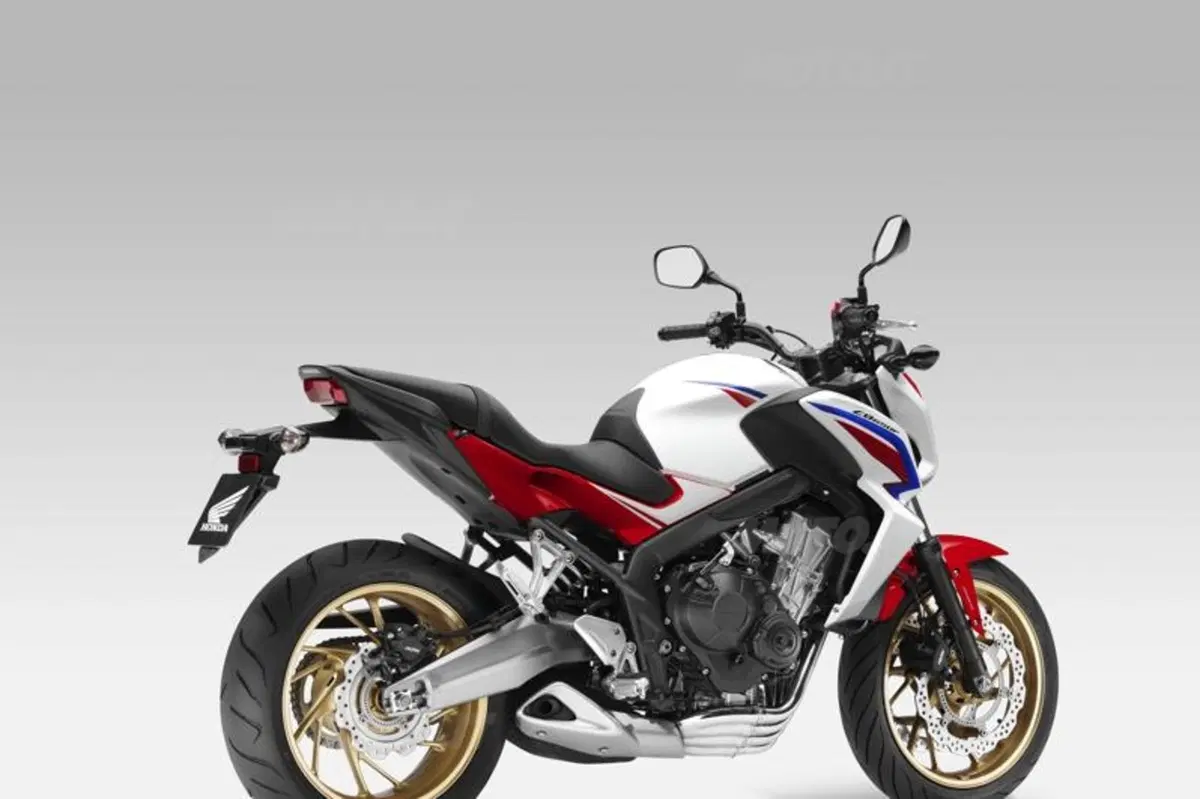

Ha contribuito a questo scopo anche il nuovo telaio bitrave in acciaio, bilanciato in termini di rigidità grazie all’ideale accoppiamento tra le piastre pressofuse nella zona pivot con il forcellone in alluminio. L'ammortizzatore posteriore agisce direttamente sul forcellone ed è combinato alla forcella telescopica con steli da 41 mm. Le ruote hanno un nuovo design a 6 razze sdoppiate, con un impianto frenante composto da dischi a margherita di grande diametro e ABS a due canali di serie. I piloti più esigenti possono scegliere anche la livrea tricolour con cerchi color oro, una combinazione ispirata alle livree HRC delle più sportive moto Honda.



Caratteristiche principali


Motore
Il motore a 4 cilindri in linea, bialbero 16 valvole con raffreddamento a liquido della nuova CB650F, sfrutta una struttura interna compatta, con cambio verticale a sei marce e disposizione del motorino di avviamento alle spalle della bancata cilindri, inclinata in avanti di 30°. I valori di alesaggio e corsa sono di 67 x 46 mm. Considerando le misure caratteristiche del motore Honda Super Sport da 599cc, risulta maggiorato il valore della corsa, che ha quindi determinato l’incremento di cilindrata a 649cc. Questa soluzione presenta diversi vantaggi in termini di efficienza del rendimento, come ad esempio minori attriti dei pistoni sulle pareti dei cilindri. Ci sono poi fori di ventilazione nel carter tra le pareti dei perni di banco per ridurre le cosiddette perdite da “pompaggio”, ovvero quelle dovute alla resistenza dell’aria presente all’interno del carter, crescente all’aumentare dei giri. I pistoni sono stati progettati con metodologia CAE (Computer Aided Engineering) e presentano il mantello asimmetrico per ridurre gli attriti. Infine la canne dei cilindri sono del tipo con superficie ad aculei, che disperde meglio il calore migliorando il raffreddamento e riducendo il consumo d’olio. La progettazione dell’impianto di raffreddamento con metodologia CAE ha consentito di rendere ancora più efficienti i flussi all’interno del sistema che può così funzionare con una pompa dell’acqua più compatta e leggera.

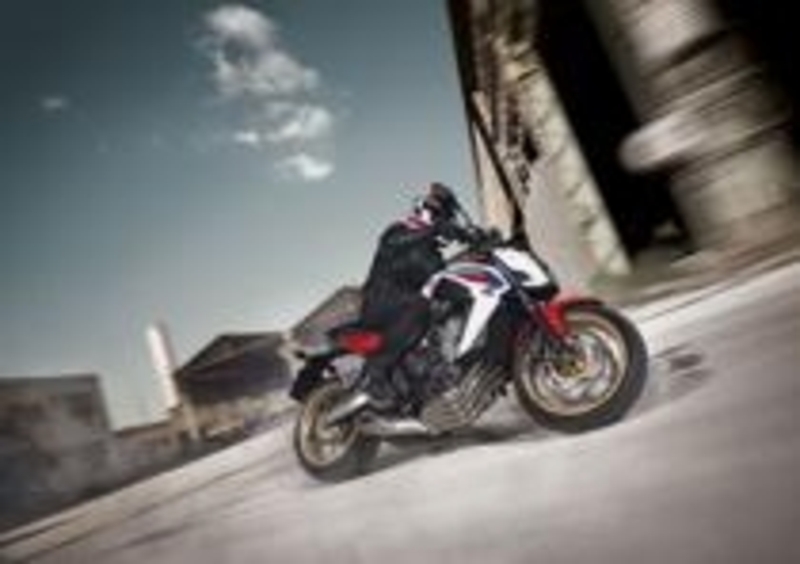

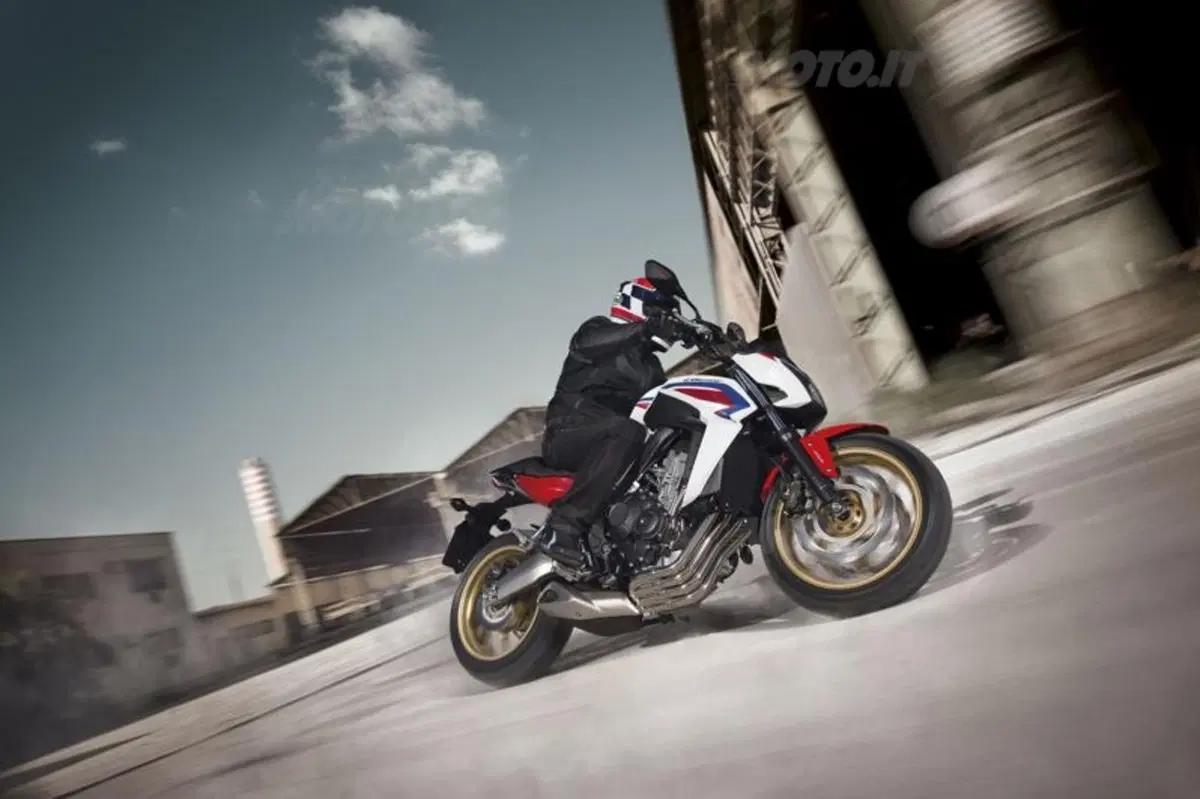

Honda CB650F
Honda CB650F
Naviga su Moto.it senza pubblicità
1 euro al mese


La potenza massima è di 64 kW (87 CV) a 11.000 giri/min con una coppia massima di 63 Nm erogata a 8.000 giri/min. Il circuito del liquido di raffreddamento sfrutta un’estesa rete di passaggi interni tra testata e cilindri che ha permesso di eliminare gran parte delle antiestetiche tubazioni esterne. A questo scopo è stato spostato dietro al motore il filtro dell’olio e davanti sul lato sinistro il sistema di raffreddamento dell’olio, anche in questo caso con condotti occultati alla vista. La combinazione di tutte queste soluzioni ha permesso l’adozione di un innovativo sistema di scarico molto aderente al motore e dall’affascinante look con andamento 4-2-1. I collettori di scarico scendono dal motore verso il lato destro del motore, sono un chiaro richiamo all’originale soluzione adottata nel 1974 per la CB400 Four. Un impianto caratterizzato da collettori ottimizzati nella lunghezza e nel diametro per massimizzare l’erogazione di coppia. Il grande silenziatore posto sotto al pivot del forcellone termina con un prezioso terminale basso, e ospita al suo interno il catalizzatore a 400 celle che assicura emissioni inquinanti minime e lo spostamento del peso intorno al baricentro della moto, realizzando un’efficace centralizzazione delle masse.


Il sistema di iniezione elettronica Honda PGM-FI si avvantaggia di un capiente airbox posto sopra cornetti di aspirazione da 30mm ad “alta velocità”, in modo che l’aria in aspirazione segua un percorso il più rettilineo possibile. I corpi farfallati da 32mm garantiscono una risposta pronta e brillante ai comandi dell’acceleratore. Infine, l'attento posizionamento ed angolazione del sistema di alimentazione ha permesso di realizzare un telaio dalla larghezza ridotta. Grazie ad una fasatura della distribuzione con ridotto “incrocio” dell’apertura valvole e a mappe dell’iniezione particolarmente accurate, la CB650F percorre 21 km/l nel ciclo medio WMTC, che con i 17,5 litri di capienza del serbatoio offre un’autonomia superiore ai 350 km.


Telaio e ciclistica


Il telaio in acciaio con struttura a diamante prevede travi discendenti di forma ellittica da 64 x 30 mm. Il bilanciamento deriva da una zona più rigida intorno al cannotto di sterzo e più flessibile sulle travi laterali. L'inclinazione del cannotto di sterzo è pari a 25,5°, con avancorsa di 101mm che determina un interasse di 1.450mm. Il peso con il pieno di benzina è di 208 kg. La piastra della zona pivot è in acciaio forgiato mentre il forcellone in alluminio pressofuso presenta un braccio destro ad arco, per fare spazio al silenziatore di scarico. Il monoammortizzatore regolabile nel precarico molla su 7 posizioni collega direttamente il telaio al forcellone, mentre all’avantreno c’è una forcella telescopica con steli da 41 mm.


Sui cerchi a 6 razze sdoppiate in alluminio pressofuso sono montati pneumatici sportivi nelle misure 120/70-ZR17 e 180/55-ZR17. L’impianto frenante con ABS a due canali di serie può contare su grandi dischi wave anteriori da 320 mm, morsi da pinze a 2 pistoncini, e sul disco wave posteriore da 240 mm con pinza a singolo pistoncino.


La linea della CB650F è caratterizzata da un dinamico slancio in avanti ma con masse visive concentrate intorno al motore che la rendono compatta. Il serbatoio corto, i convogliatori avvolgenti con profilo “doppio strato”, il codone minimalista e corto, e infine il gruppo ottico dalla caratteristica forma a V, regalano a questa nuova naked Honda una nuova personalità.  La posizione di guida è eretta e leggermente avanzata, con un manubrio, alto e largo. Il passeggero trova posto su una porzione di sella ampia e dal ridotto dislivello rispetto al pilota e può contare su appigli ricavati inferiormente al codone. La sella è posta a 810mm di altezza e il profilo è stato studiato per assicurare un facile appoggio dei piedi a terra.


Tutto nuovo anche il cruscotto. Riparato dalla sovrastruttura del gruppo ottico, è perfettamente leggibile con un rapido colpo d’occhio. Completamente digitale, offre sulla sinistra le informazioni del contagiri e del tachimetro, sulla destra l’indicatore del livello carburante, l’orologio, il contakm e le spie di servizio. Entrambi i display sono retroilluminati con luce bianca. Come tutta la nuova gamma Honda 2014, anche la CB650F è dotata di chiave di contatto di nuova generazione di tipo automobilistico.


La CB650F è disponibile nei seguenti colori


Pearl Metalloid White (Tricolour)
Matt Gunpowder Black Metallic
Pearl Queen Bee Yellow


Accessori


È possibile arricchire l’equipaggiamento di serie della nuova CB650F attingendo alla ricca lista di accessori ufficiali Honda, che comprende:
Bauletto da 35 litri
Borsa per sella
Portapacchi posteriore
Parafango posteriore a filo ruota carbon look
Sottocodone carbon look
Coprisella monoposto carbon look
Parafango anteriore carbon look
Cupolino flyscreen carbon look
Protezioni copricarter
Manopole riscaldabili
Cavalletto paddock
Allarme antifurto


Specifiche tecniche


PROPULSORE
Tipo 4 tempi, 4 cilindri in linea, 16 valvole DOHC, raffreddamento a liquido
Cilindrata 649 cc
Alesaggio x corsa 67 x 46 mm
Rapporto di compressione 11,4:1
Potenza massima 64 kW (87 CV) / 11.000 giri/min
Coppia massima 63 Nm / 8.000 giri/min
Capacità olio 3,5 litri
ALIMENTAZIONE
Tipo Iniezione elettronica PGM-FI
Capacità serbatoio carburante 17,3 l
Consumi 21 km/l (ciclo medio WMTC)*
IMPIANTO ELETTRICO
Avviamento Elettrico
Capacità batteria 12 V / 8.6 Ah
Potenza alternatore 343 W
TRASMISSIONE
Frizione Multidisco in bagno d’olio
Tipo di cambio 6 marce
Trasmissione finale Catena sigillata con O-ring #525
TELAIO
Configurazione A diamante in acciaio
CICLISTICA
(LLA) Dimensioni 2.110 x 775 x 1.120 mm
Interasse 1.450 mm
Inclinazione cannotto di sterzo 25.5°
Avancorsa 101 mm
Altezza della sella 810 mm
Altezza da terra 150 mm
Peso in ordine di marcia 208 kg (con pieno di benzina)
SOSPENSIONI
Anteriore Forcella telescopica da 41 mm, escursione 120 mm
Posteriore Monoammortizzatore con regolazione del precarico , corsa 43,5 mm


RUOTE

Anteriore A 6 razze sdoppiate in alluminio pressofuso
Posteriore A 6 razze sdoppiate in alluminio pressofuso
CERCHI
Anteriore 17M/C x MT3.5
Posteriore 17M/C x MT5.5
PNEUMATICI
Anteriore 120/70-ZR17M/C (58W)
Posteriore 180/55-ZR17M/C (73W)
FRENI
Tipo ABS a due canali
Anteriore Doppio disco idraulico da 320 x 5 mm con pinza a due pistoncini, pastiglie in metallo sinterizzato
Posteriore Disco idraulico da 240 x 5 mm con pinza a pistoncino singolo, pastiglie in resina stampata
STRUMENTAZIONE E LUCI
Strumentazione Tachimetro digitale, contagiri digitale a barre, doppio contachilometri parziale, indicatore livello carburante digitale a barre, orologio digitale
Sistema di sicurezza HISS
Faro anteriore 12V, 55W x 1 (anabagliante) / 55W x 1 (abbagliante)
Faro posteriore LED
