Massimo Clarke: "La storia dei motori portanti"

In effetti è difficile trovare un telaio nel quale il basamento o il gruppo testa-cilindro non forniscano un contributo alla rigidezza; magari fungono semplicemente da traversini, ma un qualcosa comunque fanno.
Negli anni Sessanta alle culle completate inferiormente dal basamento si sono andate ad aggiungere moto tanto da strada quanto da corsa nelle quali era il motore stesso (fissato al telaio a livello di testa e di parte posteriore del basamento) a costituire la culla. Qui basta ricordare le Honda da Gran Premio di quel periodo e le bicilindriche stradali della serie CB (fino a 350), alle quali si sono poi aggiunte le Laverda 650 e 750 monoalbero.

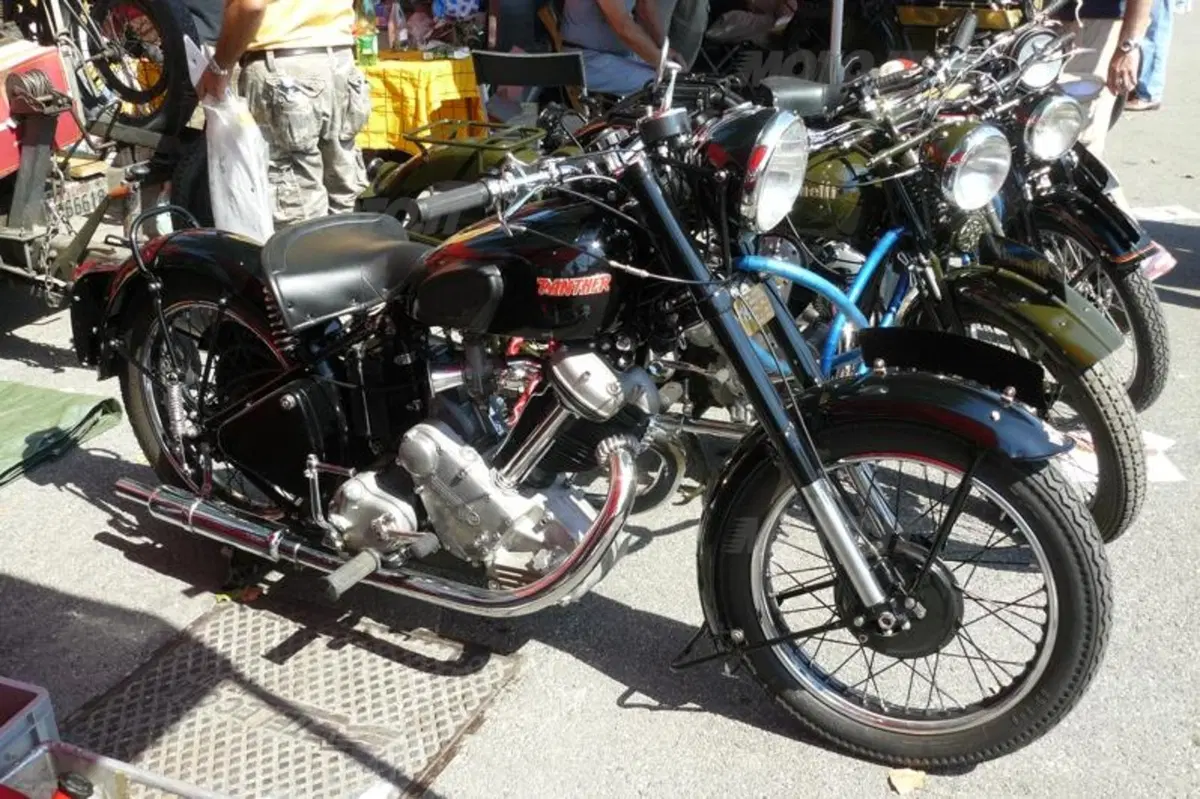

Questa soluzione peraltro era già stata adottata dalla inglese Panther, a partire addirittura degli anni Venti. Assai più in là si era spinta la tedesca Windhoff 750, prodotta dal 1927 al 1929, nella quale era il grosso motore a quattro cilindri in linea longitudinale a fungere da telaio. E non si può non citare lo scooter Rumi Formichino degli anni Cinquanta, nel quale i due “gusci” anteriore e posteriore erano imbullonati non tra loro ma al basamento del motore, che andava così a completare centralmente la scocca.


I telai a traliccio si sono imposti in modo definitivo fondamentalmente grazie alla Ducati, che li ha impiegati su modelli di grande successo, utilizzando proprio il basamento del motore per chiudere inferiormente la triangolazione principale, a partire dai primi anni Ottanta. Le moto della serie Pantah, inoltre, sono state tra le prime a disporre il fulcro del forcellone oscillante nella parte posteriore del basamento. Questa soluzione peraltro era stata anticipata, con un vero e proprio schema “pivotless” (come in seguito lo hanno chiamato i giapponesi), dalla Moto Guzzi, che nella seconda metà degli anni Settanta aveva messo in produzione le sue V 35 e V 50, nelle quali i tubi inferiori e quelli discendenti del telaio non si congiungevano posteriormente; il collegamento era assicurato alla scatola del cambio, nella quale era anche fulcrato il forcellone oscillante.

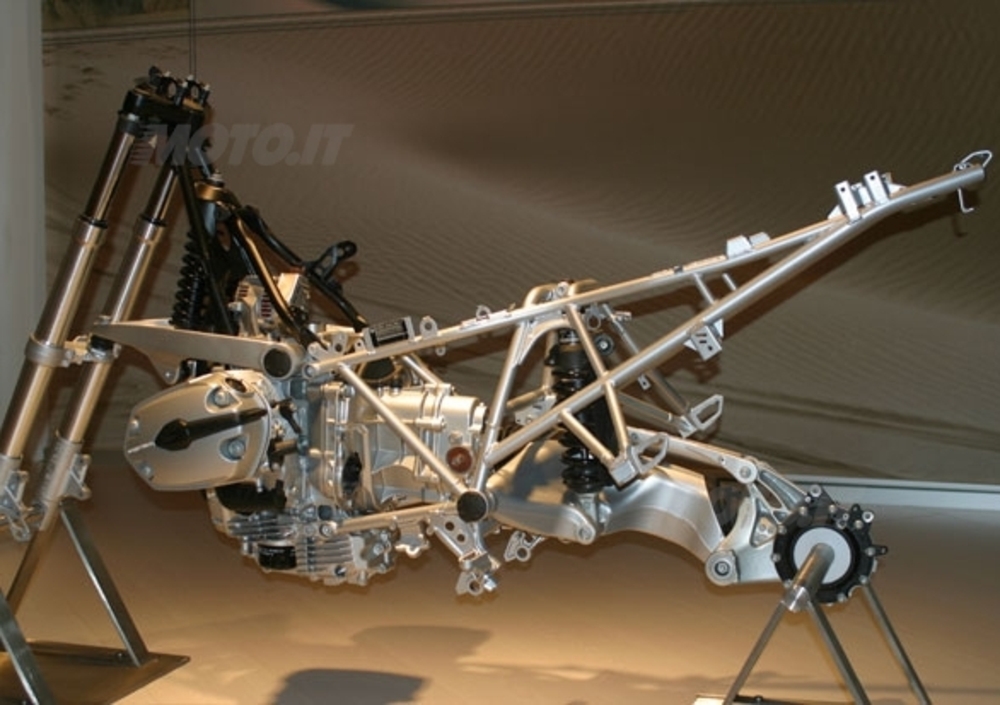

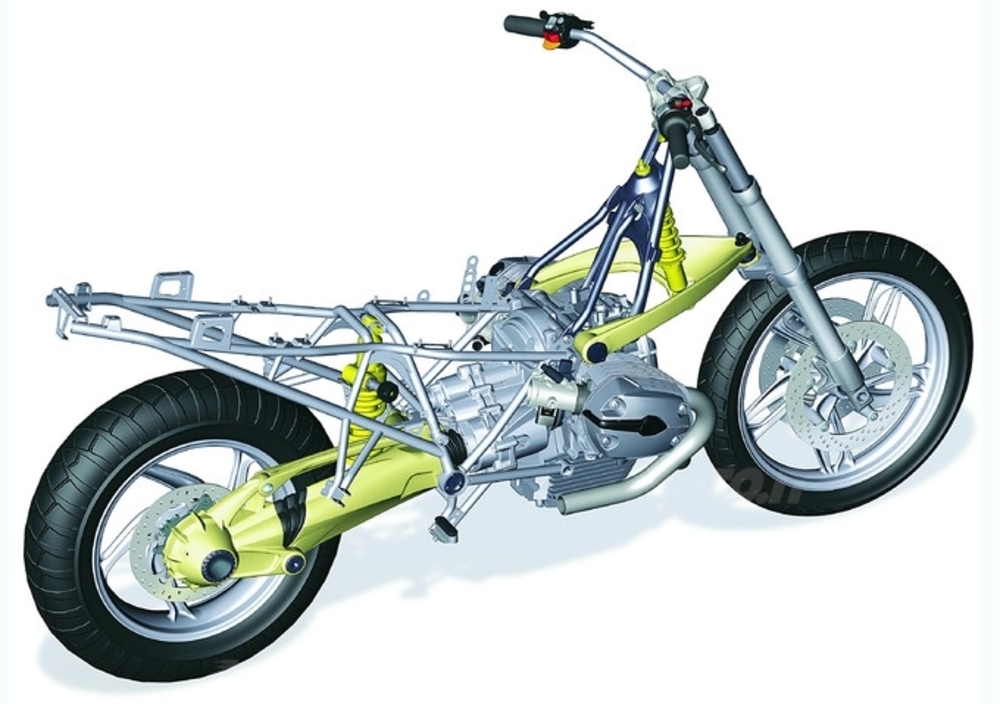

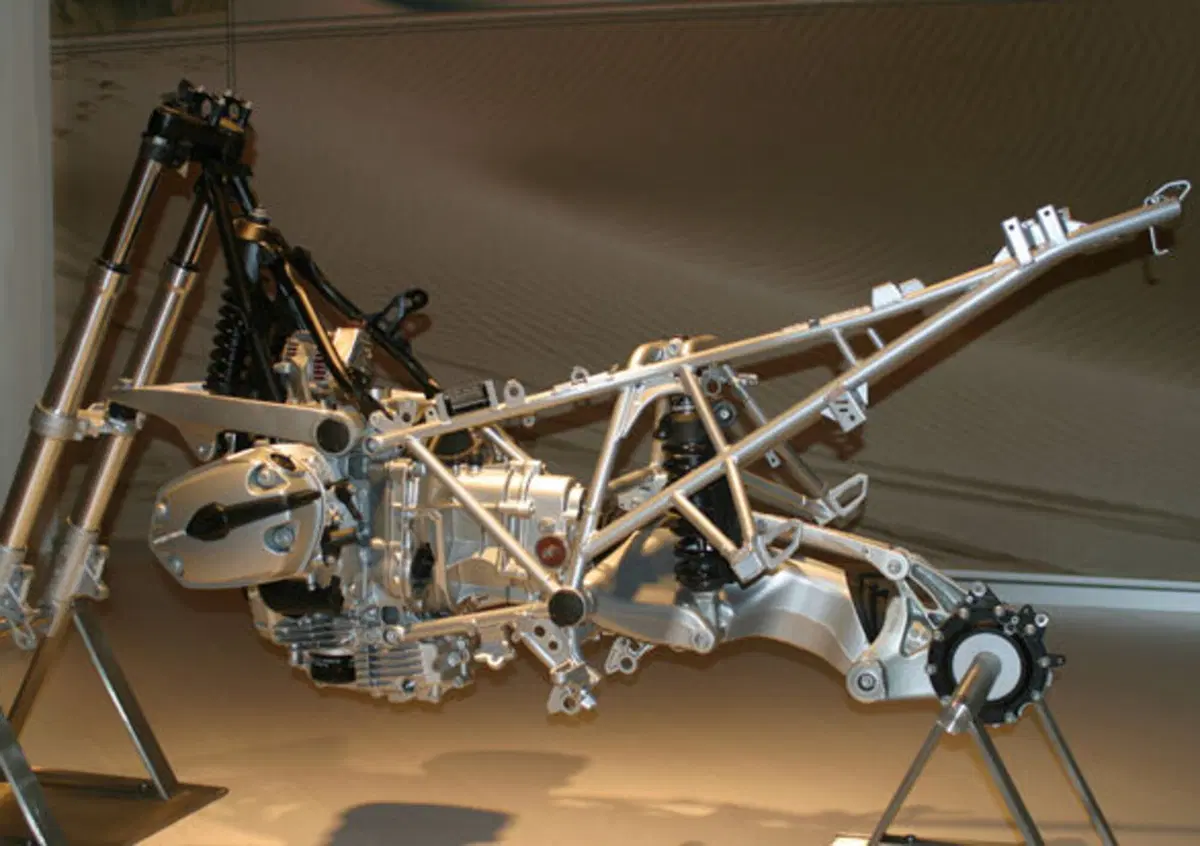

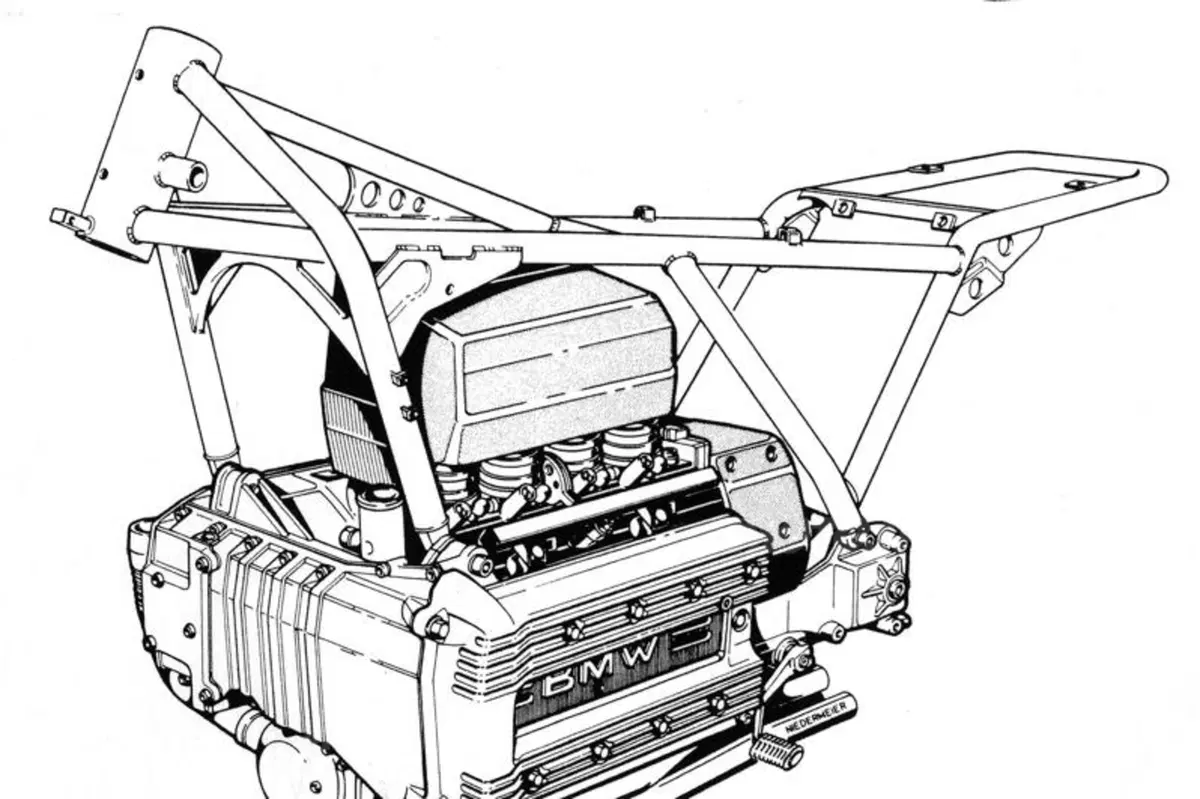

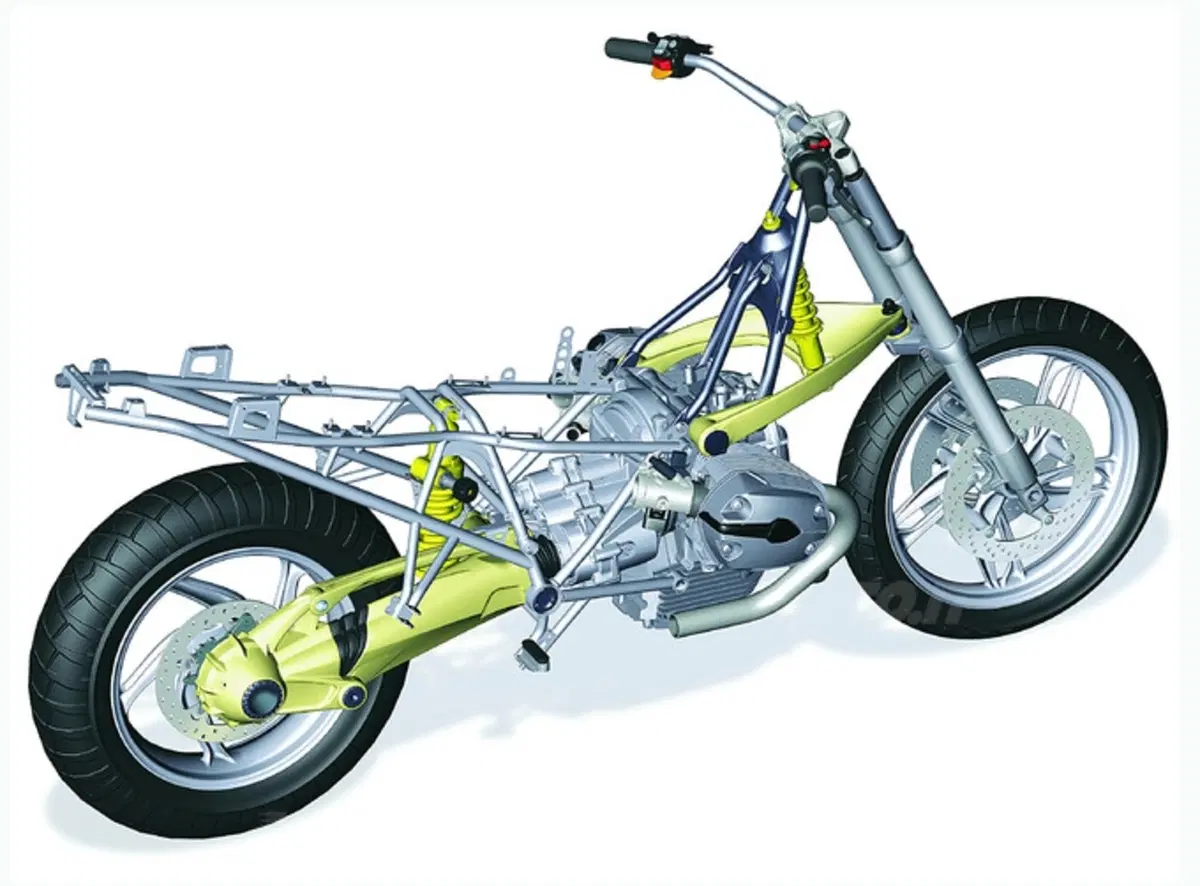

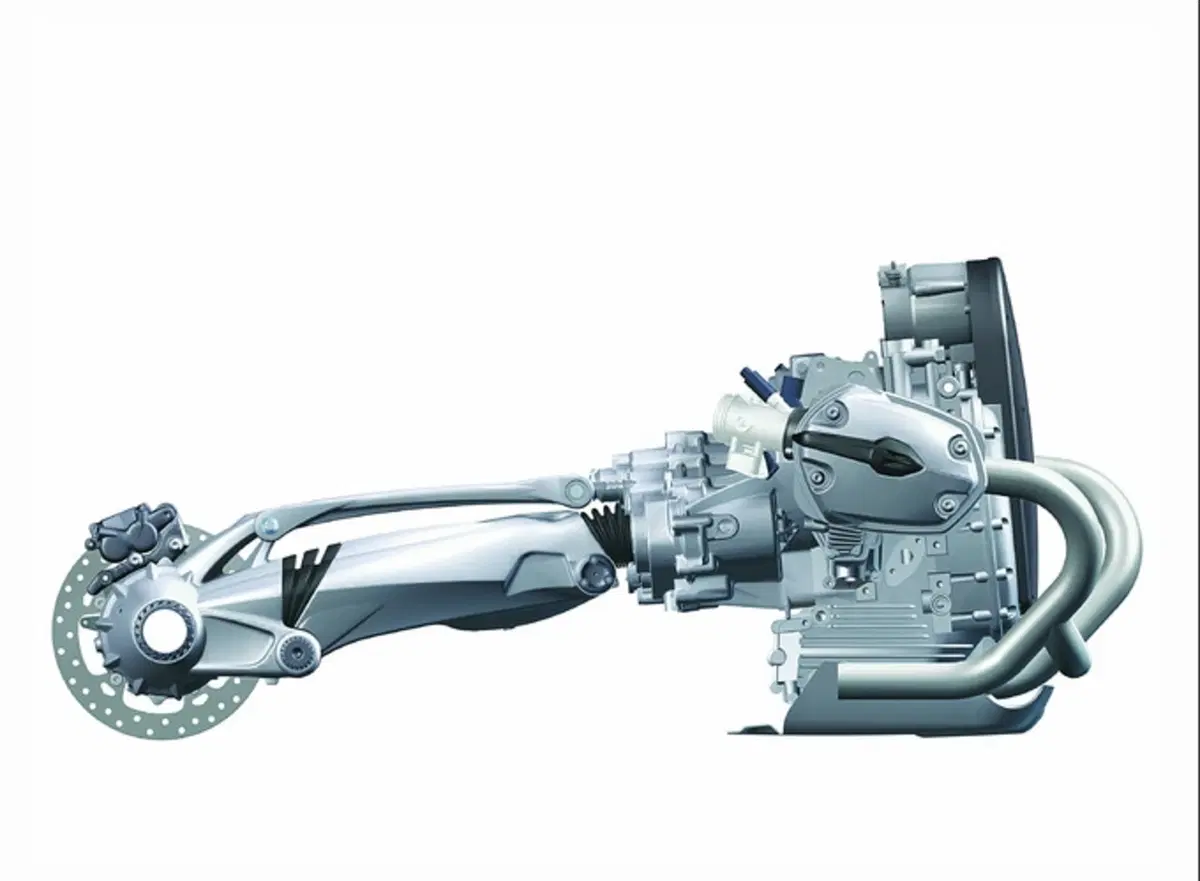

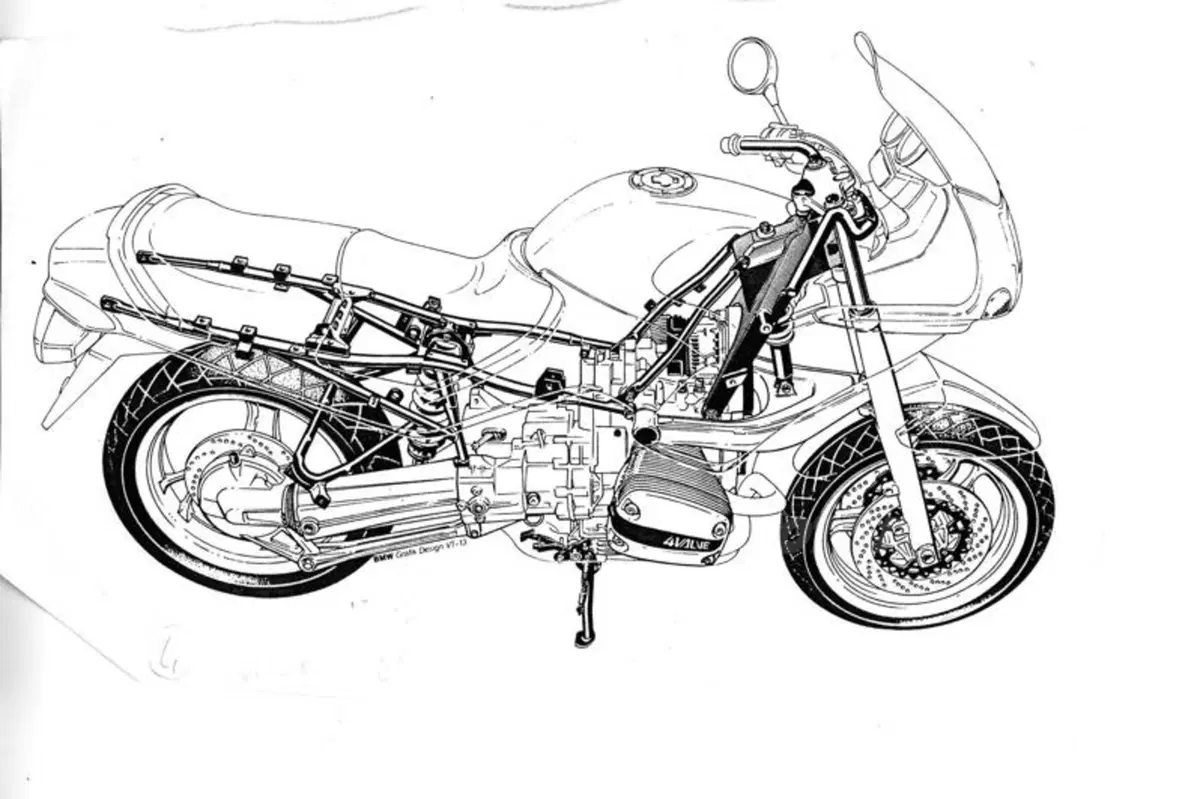

All’inizio degli anni Ottanta la BMW ha messo in produzione le sue moto a tre e quattro cilindri della serie K, con il motore a sogliola che unitamente al cambio sostituiva la parte inferiore del telaio. La Casa bavarese si stava interessando a soluzioni di ciclistica che vedevano il motore sempre più coinvolto, e ciò è stato confermato dalla successiva comparsa delle nuove bicilindriche boxer a quattro valvole, nelle quali i bracci oscillanti delle sospensioni anteriore e posteriore (Telelever e Paralever) erano direttamente fulcrati nel gruppo motore-cambio; quest’ultimo era stato studiato sin dall’origine con l’obiettivo di potere svolgere non solo tale funzione, ma anche di poter sostituire completamente il telaio. Al basamento erano semplicemente imbullonati un telaietto anteriore di supporto del cruscotto e della testa di sterzo e un telaietto posteriore che supportava la sella. Un telaio vero e proprio non c’era. Più o meno nello stesso periodo, nelle gare della Battle of the Twins correva in pista la Britten, nella quale il grosso motore bicilindrico era portante.

Il motore portante ai giorni nostri

Negli anni Duemila la Ducati è tornata alla ribalta a livello di ciclistica utilizzando il motore come elemento strutturale che completa il telaio, sostituendolo in larga misura, dapprima con la sua motoGP e quindi con la recentissima 1199 Panigale, che apre una nuova era per la casa bolognese. Questa nuova moto propone una interessantissima soluzione mista, con una struttura scatolata anteriore, nella quale è ricavato il cannotto di sterzo, che si va a fissare al motore, che quindi costituisce la parte centrale e posteriore del telaio, alla quale è vincolato il telaietto reggisella e nella quale è fulcrato il braccio oscillante. Una importante innovazione è costituita dal fatto che la struttura anteriore in lega di alluminio costituisce un tutt’uno con il capiente airbox.

Come devono essere progettati i motori portanti?

I motori destinati a svolgere una funzione strutturale cospicua devono essere progettati con particolare attenzione per tale destinazione d’uso. Tanto per cominciare, ha una notevole importanza l’architettura costruttiva. Alcuni motori si prestano come logico più di altri, in quest’ottica. Per fare due esempi, i quadricilindrici in linea frontemarcia, come i monocilindrici del resto, non sembrano particolarmente adatti, sotto questo aspetto. Anche le dimensioni sono importanti. Motori molto piccoli possono non essere convenienti. Basta dare un’occhiata al basamento dei boxer BMW, notevolmente più grande di quello dei bicilindrici della serie precedente, per rendersene conto. Pure nelle monoposto di Formula Uno, nelle quali il motore completa posteriormente la scocca, talvolta i progettisti hanno dovuto fare i conti con questa esigenza. Molto importanti sono anche il numero e la disposizione dei punti di fissaggio, nonché delle nervature.

Come logico, in fase di progetto occorre tenere in debito conto di come verrà utilizzato il motore a livello di ciclistica, ovvero della misura nella quale esso andrà a completare il telaio. Nel caso della nuova Ducati 1199, con estrema razionalità, la parte ciclistica e il motore sono stati disegnati e quindi sviluppati parallelamente, cioè uno in funzione dell’altra.
